SKD-VAC1500-Ⅲ型 牙科中央负压泵工作场地管道设计需求



1.   总管径:φ40(拐角处使用45°弯头,不能使用90°弯头)

2.   *负压管材质:PVC或者UPVC. 不可以使用PPR管作为负压管

3.   每台牙椅均需要配备2芯信号线通往负压泵房。

4.   *负压泵房内安装机器的位置需留有水源接口(4′内丝接口,带球阀)。

5.   *三相380V共5根线(3火线,1零线,1地线)分别在安装机器的位置上留好电源接口,用D型断路器。

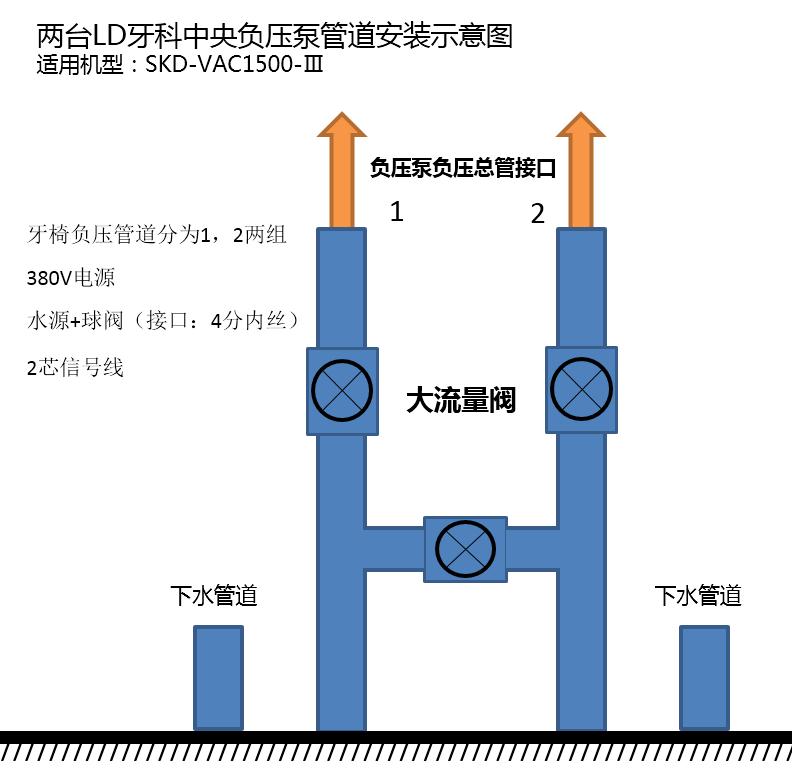

6.   安装2台以上负压泵的负压管道连接方式如下图。

7.*排污管口每台机器留1个,留在机器安装位置附近。(50管)

8. 负压泵房建议预留排气管(直径50-110mm)

9. 负压泵房建议预留地漏

10. 机器功率三相 2.2千瓦

11. 机器尺寸:60X70X90(cm)

12.负压泵房建议做隔音处理

13.*负压总管铺设高度不超过地平1米

注意:带“*”号为重要项目,请务必遵循
